一、概述：

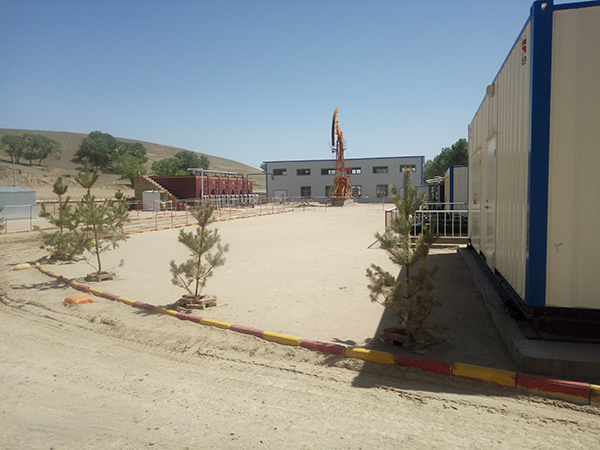

本工程设备改造项目位于定边采油厂井沟采油大队，新平10注水站。
该站为采用水源井的清水进行回注水，原设计预处理能力为60m³/d,当前配注量为40m³/d，预留后期扩建增加配注量至200m³/d。
现采油厂准备把回注清水改建,使油田采出含油污水经处理后达到油田回注水的标准要求，再进行回注。污水处理装置的设计能力为200m³/d。

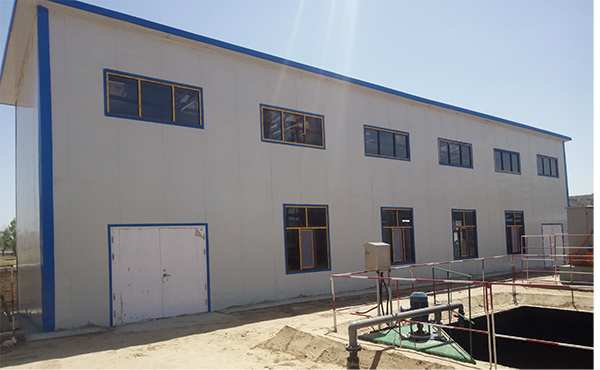

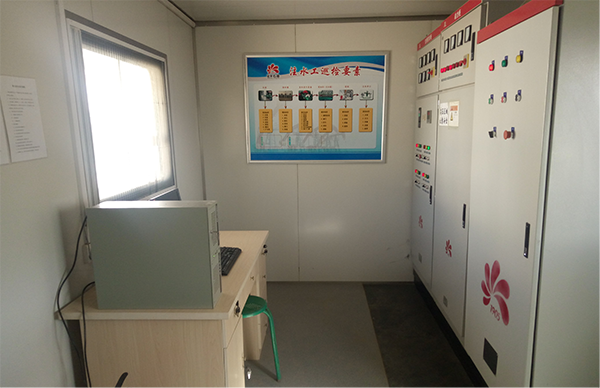

污水处理站为全新及改扩建，具体包括：缷污池（已建）、污泥池（已建）、污水沉降箱及基础（已建）、污水处理车间、污水处理装置、污水管线、清水管线、电气控制系统、设备基础、排水沟等设备和土建的设计、建设、施工、安装、调试及运营。

二、设计污水量及产水指标：

2.1、设计污水处理量

本工程新建项目为设计日处理污水量为Q_d=200 m³/d,则每小处理能力为：Q_d÷Q_h=200 m³/d÷24h/d≈8.3333 m³/h。设计时考虑到来水的不稳定，设计系数按1.2倍的冗余量，则每小时的处理为8.3333 m³/h×1.2倍≈10 m³/h。

2.2、设计产水回注指标

     延长油田股份有限公司注入水水质标准               2012年修订

水质指标		标准分级及注入层平均空气渗透率   1×10-3mm2
		Ⅰ级 ≤1.0	Ⅱ级 1.0～10	Ⅲ级 10～50	Ⅴ级 50～100	Ⅵ级 ≥50～100
控制指标	悬浮物含量,       mg/L	≤2.0	≤3.0	≤5.0	≤8.0	≤10
	悬浮物颗粒直径中值,μm	≤2.0	≤2.0	≤3.0	≤3.0	≤5.0
	含油量，          mg/L	≤3.0	≤5.0	≤8.0	≤10	≤20
	平均腐蚀率，      mm/a	≤0.076
	硫酸盐还原菌，    个/mL	≤10
	腐生菌，          个/mL	≤102
	铁细菌，          个/mL	≤102
辅助指标	总铁量，           mg/L	≤0.5
	pH	6.5～7.5
	溶解氧，          mg/L	油层水≤0.05、清水≤0.5
	硫化物，          mg/L	油层水≤2.0、清水0
	配伍性	良好（岩心伤害率≤30%）
	侵蚀性二氧化碳，   mg/L	-1～1.0


本改建项目经污水处理装置处理后的产水水质，需达到以上表：《Ⅱ级1.0～10》规定的标准要求。


 三、处理工艺选择：

污水沉降箱 ＋ 斜管沉淀池 ＋ 加药装置 ＋ 油污去除装置
＋  撬装污水处理装置 ＋ 高精度过滤器  ——  处理工艺

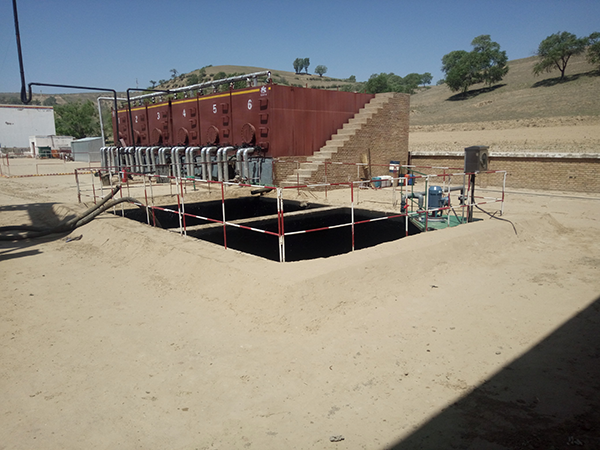

污水沉降箱组：
污水沉降箱组的作用是：对油田采出水经三相分离器处理后的含油污水进行储存、缓冲和沉降，使含油污水进行初级预处理，大量污油上浮至液面以上，大颗粒泥砂全部下沉箱底；并且沉降箱的设计停留时间为2个小时以上，保证了后级污水处理装置能连续不间断地运行，既能节能损耗，又能大大减少操作工人的劳动强度。

斜管沉淀池：
斜管沉淀池是指在沉淀区内设有斜管的沉淀池。在平流式或竖流式沉淀池的沉淀区内利用倾斜的蜂窝填料分割成一系列浅层沉淀层，被处理的污水和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆（异）向流、同向流和逆向流三种不同分离方式。每孔斜管间内相当于一个很浅的沉淀池。

加药装置：
对污水进行投加碱液、PAC及PAM等药剂，加碱对污水进行pH值调节，使后级加药后污水与药剂充分混合反应达到最佳的效果。PAC为混凝剂，污水与PAC充分混合反应后产生微油滴、微絮花等。PAM为絮凝剂投加后，其促使微油滴、微絮花迅速生成大油滴、大絮花，当大到一定的程度时，靠重力作用沉淀到集泥斗中，定期排入污泥池收集。

油污去除装置：
油渣去除装置，是本公司在引进国外先进技术的基础上，自行开发研究出的新型水处理设备，整套设备集成化，结构紧凑、占地面积小、安装运输方便，处理效果好。该装置工作原理是使空气溶于压力水中，形成压力溶气水与待处理水混合，在减压情况下溶气水经释放出大量的微气泡，根据物理浮力现象气泡附着絮凝体或油滴，形成带气絮凝体，使之比重小于水而上浮，从而迅速去除水中的污染物质。上浮的油渣及油沫部分，经过连续旋转的机械收集装置，不断地收入集渣槽内，并重力流入排污沟内流入污泥池收集。

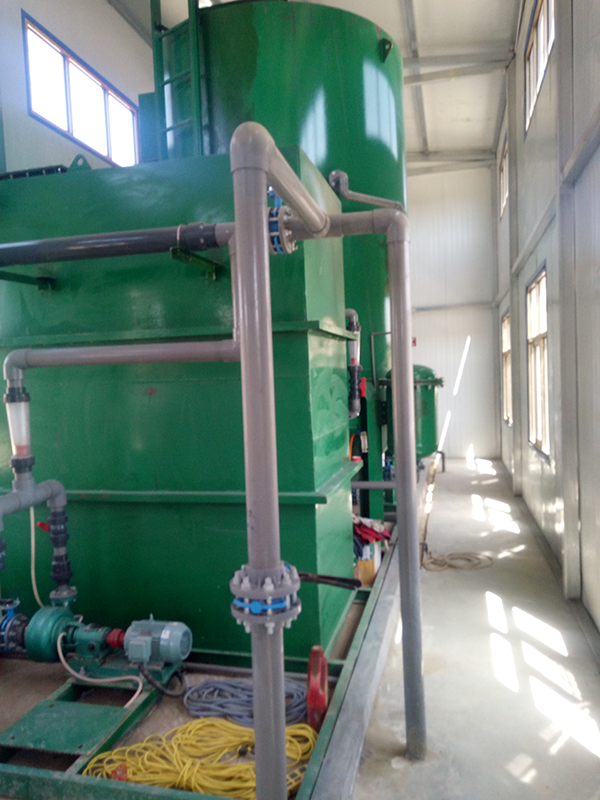

撬装污水处理装置：
撬装污水处理装置是由二级油水分离器、三级双滤料过滤器、四级纤维球过滤器组成。其对经预处理的出水进行进行处理，使出水水质达到油田回注水的标准要求。

高精度过滤器：
由于经撬装污水处理装置处理后的产水水质不稳定，一般出水水质在：含油量≤5.0mg/L；悬浮物≤5.0 mg/L；粒径中值≤3.0μm。因此，在本工艺的改造设计中需增加高精度过滤器，以确保产水水质达到回注水的标准要求。
本公司在引进国外先进技术的基础上，自行开发研究出的高精度过滤器的水处理设备。该装置过滤精度更高，在国内同类过滤产品中首创。经过滤器处理后产水水质：含油量≤1.0mg/L；悬浮物≤3.0 mg/L；粒径中值≤2.0μm。

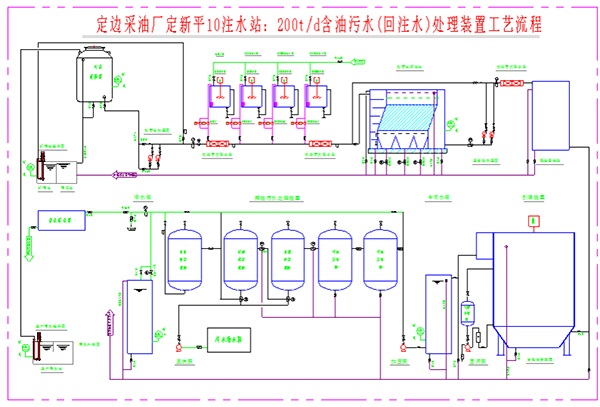

四、工艺流程图：

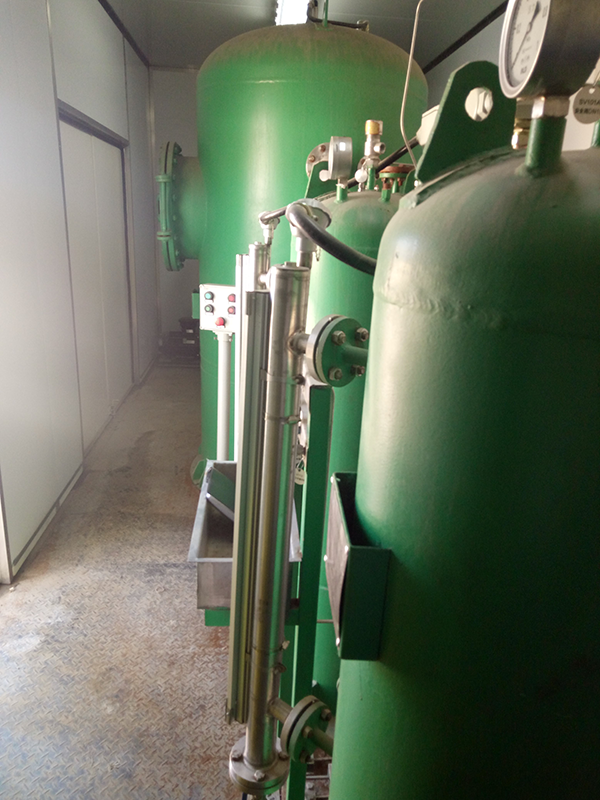

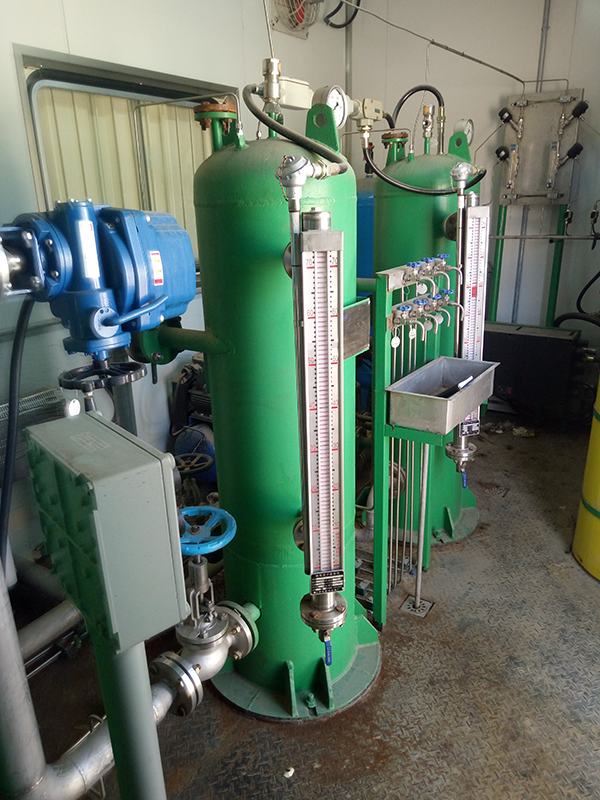

五、设备图例：

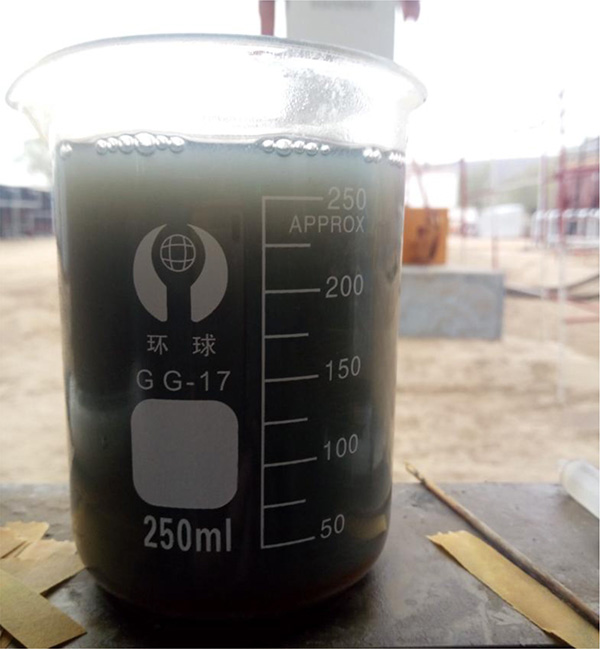

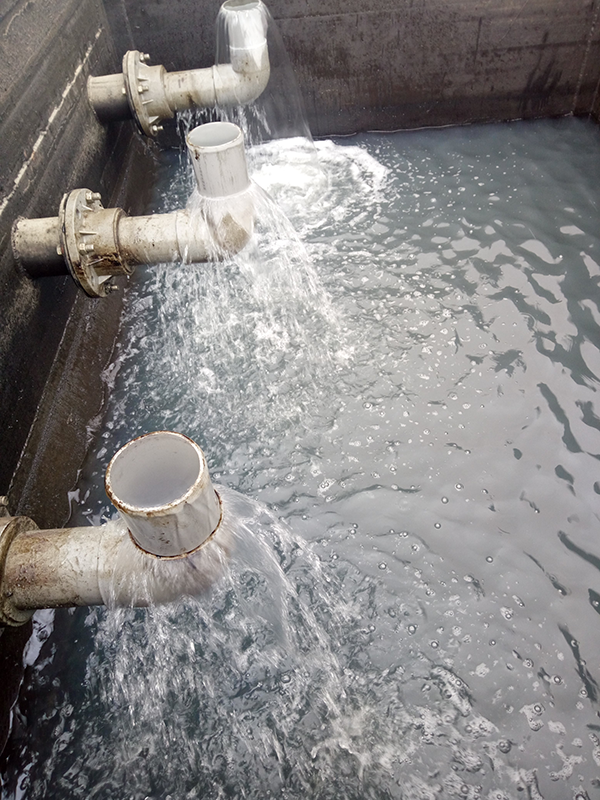

含油污水采出水原液

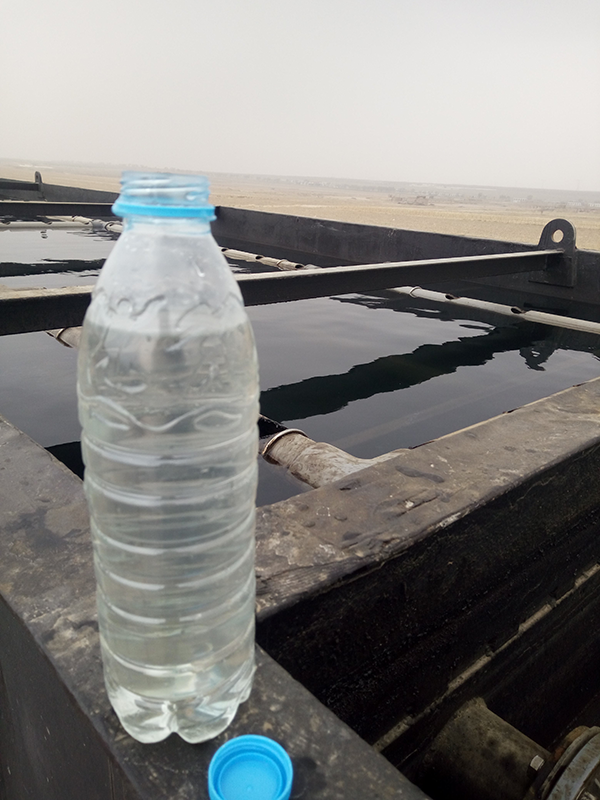

含油原水、处理后清水
