一、概述：

新疆天富热电股份有限公司1×12MW垃圾焚烧发电厂除盐水设施为新建工程，系统提供的除盐水用于锅炉热力系统补水，制水能力为：70m³/h，分设成两条制水线，单条制水线的制水能力为35m³/h。
除盐水处理系统拟定的基本工艺流程为预处理+RO+混合离子交换柱。卖方可对基本工艺流程进行优化、完善，使之更安全、更可靠、更经济，系统运行稳定。
单条除盐水制备线的能力应达到连续供水能力为35.0m³/h，该供水能力系指除盐水泵的连续出水能力，不包括除盐水系统自用水量。
除盐水处理系统除土建、采暖通风、照明以外的所有工艺设备及管道系统的设计、供货和调试；电、控系统的设计、供货和调试。


二、设计污水量及产水指标：

2.1、设计污水处理量

处理能力为：Q_d=1680m³/d，Q_d ÷24h= 1680m³/d ÷24h=70 m³/h。
系统各部分的主要技术指标要求：

系统名称	系统容量（m3/h）	单套装置出力（m3/h）	装置数量（台/套）
预处理系统	100	50	2
RO装置	76	38	2
混合离子交换柱	70	35	2

2.2、设计进、出水质指标

1）、进水水质：
除盐水制备系统的水源为地下水，厂区给水系统直接供给至除盐水制备的预处理部分，原水压力约0.3Mpa；除盐水站可不设原水箱和原水泵。
地下水，厂区自供，压力： 0.3MPa，温度：常温。
2）、产水水质：

项目名称	水质要求
硬 度	≤2.0umol/l
溶解氧	≤15ug/l
Fe	≤50ug/l
Cu	≤10ug/l

本工程采用中温中压过热蒸汽锅炉，蒸汽压力4.0MPa，蒸汽温度450℃，锅炉给水质量标准执行《火力发电机组及蒸汽动力设备水汽质量标准》号分别为“GB 50268-2008”与“GB 50141-2008”中汽包锅炉给水质量标准，具体数值见下表。

除盐水处理系统出水水质要求见下表2-2，且应以不影响给水质量为标准。
表2-2锅炉补给水质量控制标准

项目名称	水质要求
导电度	≤0.2us/cm
总 硬 度	-0ug/l
SiO2	≤20ug/l



三、系统工艺流程及安装图：

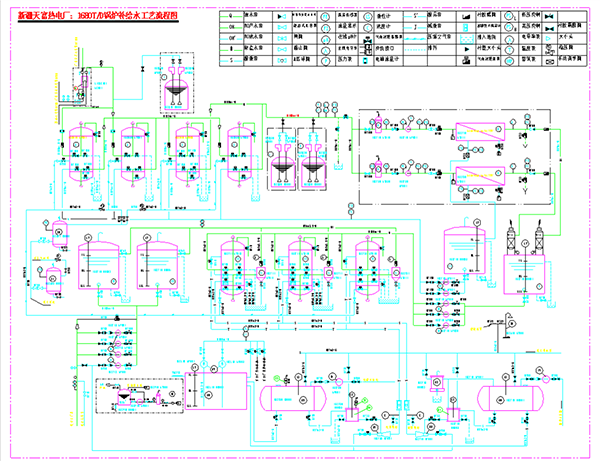

3.1、系统工艺流程图：

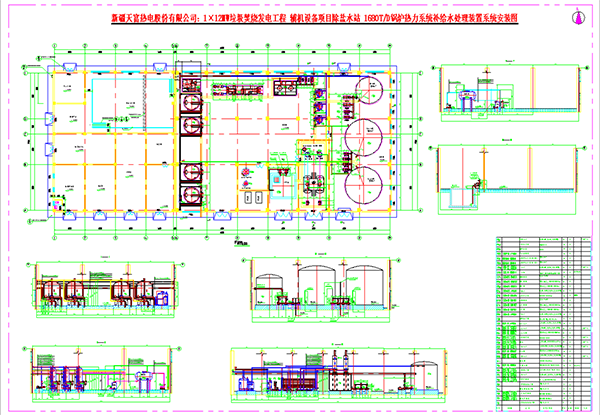

3.2、系统设备安装图：


四、系统工艺说明：

系统包括：本系统配置两套过滤器+两套一级反渗透+混床系统，出力为70m³/h。包括次氯酸钠加药装置，活性碳过滤器，还原剂加药装置,阻垢剂加药装置，保安过滤器，高压泵，RO设备,RO水箱，中间水泵,保安过滤器，混床除盐装置，反渗透清洗装置，等组成。控制仪表系统等。

4.1、 次氯酸钠加药装置

该装置的作用是为系统投加适量的消毒装置，将原水中有机物、次氯酸钠都是很好的杀生剂，对水中的各中微生物、菌类、藻类及小动物等都有很好的杀生,被活性碳过滤器中被有效地去除。
本系统设置一套，每套配1000升溶液箱壹台，配美国米顿罗计量泵两台，低液位报警并停泵。（机械过滤器进水应配套絮凝剂加药装置，药液加入原水母管上，并原水母管上应安装管道混合器装置，地下水的话次氯酸钠可加也可以不加。）

4.2、 机械过滤器

本系统是对原水中悬浮物、颗粒物及胶体等物质进行去除，同时对原水中的浊度、色度起到降低作用，它完全可能滤掉原水带来的颗粒、藻类等可见物。
机械过滤是一种先进的微絮凝过滤方式，能滤除不溶于水中的杂质，保证SDI值不大于3，是后级RO的强有力保护屏。能更好的去除水中的悬浮物或非溶解性粒子（氧化物、浊度、颗粒物等），具有低成本，操作维护、管理方便等特点，特别是在降低原水中的浊度、污染指数等方面具有很好的效果。
该系统设置2台机械过滤器，规格为ø3000×5127mm，过滤器内滤料为无烟煤和石英砂，在正常工作情况时，正常流速8-10m/h，总产水量为56.5-70.6m³/hr。
机械过滤器反洗周期时间为16-24小时。反洗以压力参数设备来控制反冲洗周期，当进出水母管上的压力差达到0.5kg/cm²时即停止运行进行反冲洗，通过PLC可编程控制器进行滤器顺序定时反洗、气擦洗、正洗工艺过程。
反洗水可由单独设置的反洗水泵供水控制和调节反洗水流量，反洗水强度应使滤层膨胀15-25%。反洗时送入压缩空气，擦洗滤料，其强度为18-20升/秒·m²，然后继续反洗，反洗水的强度应达到使料层膨胀率约40%--50%。反洗水采用反渗透的浓水。

4.3、 活性碳过滤器

活性碳过滤器主要作用是去除水中余氯、有机物及腐植酸，进一步保证其出水SDI（污染指数）≤3。
特性：
※能够有效地去除原水中的活性余氯、有机物及腐植酸，因为反渗透系统对它们非常敏感。
※具有独特的均匀布水方式，使过滤达到最大效果，能长期满足反渗透对污染指数SDI的要求。
※反洗装置带限流装置，能力强、时间短、水耗低。
※采用独特的布管方式、布水、集水均匀，且不会出现偏流现象。
※填料选用优质均匀滤料，以保证良好的过滤效果，且不会出现反洗乱层现象。
※根据用户反渗透系统产水水量要求，本系统设置直径Φ3000×5127mm活性碳过滤器两台（一备一用），每台出力56.5-70.6m³/h，运行流速8-10m/h，当过滤器反冲可以按压差/时间来控制运行。

4.4、 阻垢剂加药装置

阻垢剂加在进入活性碳过滤器之后的出水口上，以保证RO进水的钙镁离子降至最低限度，使水中的总硬度得以降解，本系统设置一套，每套配1000升溶液箱两台，配美国米顿罗计量泵两台，低液位报警并停泵。

4.5、 还原剂加药装置

还原剂加在进入活性碳过滤器之后的出水口上，以保证RO进水的氯离子降至最低限度，使水中的余氯得以降解，本系统设置一套，每套配1000升溶液箱一台，配美国米顿罗计量泵两台，低液位报警并停泵。

4.6、 保安过滤器

保安过滤器的作用是截留原水带来的大于5μm的颗料，以防止其进入反渗透系统，堵塞膜通道及膜面上。当过滤器压差达到设定值（通常为0.1MPa）,滤芯须更换，同时当过滤器运行超过一定时间（一般为2-3个月左右）时也须更换滤芯，以防止滤芯生长细菌，从而污染反渗透膜。
保安过滤器进水管上设放空阀，同时结构上满足快速更换滤芯的要求。

4.7、 一级高压泵

根据反渗透本身的特性，需有一定的推动力克服渗透压等阻力，才能保证达到设计的产水量。高压泵的作用是为反渗透本体装置提供足够的进水压力，保证反渗透膜的正常运行。根据反渗透的配置，经专用软件计算后，设计温度为25℃，要求提供的进水压力不小于1.1Mpa的不锈钢高压泵。

4.8、 一级反渗透本体装置(两套共用支架)

反渗透装置是本系统中最主要的脱盐装置，反渗透系统利用反渗透膜的特性来除去水中绝大部分可溶性盐分，胶体，有机物及微生物。
经过预处理后合格的原水进入置于压力容器内的膜组件，水分子和极少量的小分子有机物通过膜层，经收集管道集中后，通往产水管再注入反渗透水箱。剩余部分经另一组收集管道集中后通往浓水排放管，排出系统之外。系统的进水、产水和浓水管道上都装有一系列的控制阀门，监控仪表及程控操作系统，它们将保证设备能长期保质、保量的系统化运行。
本系统设备出力为2×38m³/h的反渗透装置，运行时通过后续的水箱水位调节反渗透装置的启停。
本装置反渗透膜组件均采用世界上先进复合膜，单根膜脱盐率达99.5%，
本系统内高压管道阀门采用不锈钢材质，低压管道阀门采用UPVC材质，整个系统的管道设计无死角，并设有自动定期快速清洗功能，以防止细菌的生长以及浓水结垢。

4.9、 反渗透清洗系统

作用是根据反渗透、混床设备运行污染的情况，配制一定浓度的特定的清洗溶液，清除反渗透膜、混床设备中的污染物质，以恢复设备的原有特性。
无论预处理如何好，反渗透经过长期使用后，反渗透膜表面仍会受到结垢的污染。
所以本系统设置一套共用清洗系统，当设备组件受到污染后，可进行化学清洗。它包括一台5μm细过滤器，一台不锈钢清洗泵，一台清洗箱及一批配套仪表、阀门、管道等附件。

4.10、 一级反渗透系统控制

反渗透装置设置一块就地仪表盘和一块就地操作盘，在就地盘上可读出反渗透的有关工艺参数，以及能在就地操作盘上启停反渗透进水高压泵。整个系统设置PLC（可编程序控制器）能实现自动和手动操作整个系统的功能。泵过载和高低压保护报警，实现系统的自诊断的能力。

4.11、 一级高压泵的保护系统

每列反渗透装置的高压泵进出口都装有低压保护开关和高压保护开关。当供水量不足使高压泵入口的水压低于某设定值（通常为0.1 Mpa）时，会自动发出信号停止高压泵，保护高压泵不在空转情况下工作。当因其它的原因误操作，使高压泵的出口压力超过某设定值时，高压泵出口高压保护会自动切断高压泵供电，保护系统不在高压下运行。

4.12、 一级反渗透的启停保护

当反渗透投入运行时，为了防止高压泵突然启动升压，产生对膜元件的高压冲击，破坏反渗透膜，在高压泵出口至反渗透膜组件之间设置1个电动慢开阀门，由可编程序控制器（PLC）控制缓慢打开阀门，使膜元件逐渐升压至一定的压力。在反渗透停止使用时，延迟关闭进水电动阀，清水泵继续供水，自动冲洗0.5min左右，停止备用。

4.13、 一级反渗透运行控制

反渗透设置单套出力38.0m³/h，反渗透装置的投运或退出主要是控制高压泵的启动或停止来实现，而高压泵的启、停是通过中间水箱的水位变化来决定的。在本系统中通过以下三点中间水箱的液位来控制反渗透的运行。
RO水箱水位处于低液位时，高压泵运行，此时的整个系统的出力为76m³/h。
RO水箱的水位仍继续升高至高液位时，此时就将反渗透装置退出。相反，当中间水箱的液位由高至低相反过程时，反渗透的投运顺序同时以相反的顺序进行。
采用该控制方式，不仅可以节约回水，又可以节省费用，因为反渗透本身的运行成本主要来自高压泵的消耗。

4.14、 RO中间水箱

中间水箱用于贮存一级反渗透脱盐产水，起缓冲作用，中间水箱容积设置35m³，数量1座，材质为碳钢防腐，水箱设置液位控制系统。

4.15、 中间水泵

为后续水处理系统提供稳定的压力和水量，设计两台中间水泵，水泵正常出力为38m³/h，扬程35m。

4.16、反渗透保安过滤器

保安过滤器进水管上设放空阀，同时结构上满足快速更换滤芯的要求。

4.17、 混床装置（每台混床出口阀门应有二次可调式手动门，根据需要便于调节混床出力及运行压力。）。

本工艺设置混床2台，直径1200mm，工作压力≤0.3MPa。
4.18、除盐水箱
除盐水箱用于贮存混床产水，起缓冲作用，除盐水箱容积设置250m³，数量2座，材质为A₃衬聚脲。并设液位控制系统。


五、工艺设备清单：

5.1、系统工艺设备清单



序号	名称	规格型号	单位	数量	生产厂家
1.	次氯酸钠加药装置	WA-0.1-I	套	1	本公司
2.	机械过滤器	DN3000  Q=50m3/h	台	2	本公司
3.	活性碳过滤器	DN3000  Q=50m3/h	台	2	本公司
4.	阻垢剂加药装置	WA-0.1-I（2台泵）	套	1	本公司
5.	还原剂加药装置	WA-0.1-I（2台泵）	套	1	本公司
6.	板式换热器	BR100-3，Q=100m3/h	套	1	江阴双烽
7.	RO保安过滤器	5μm	台	2	本公司
8.	高压水泵	Q=50m3/h H=130m	台	2	格兰富
9.	反渗透装置	系统出力：Q=38m3/h	套	2	本公司
10.	RO水箱	V≥35m3	台	1	本公司
11.	脱气塔	DN800  Q=38m3/h	台	2	本公司
12.	脱气塔风机	F4-72-No.3	台	2	本公司
13.	中间水泵	Q=38m3/h H=35m	台	3	大连双龙泵业
14.	浓水箱	V=100m3  A3衬聚脲	台	1	本公司
15.	过滤器反洗水泵	Q=200m3/h H=32m	台	2	大连双龙泵业
16.	混床	DN1200 HRA/HRC=500/1000	台	3	本公司
17.	树脂捕捉器	DN80	台	3	本公司
18.	除盐水箱	V=250m3   A3衬聚脲	台	2	本公司
19.	除盐水泵	Q=36m3/h H=70m	台	3	大连双龙泵业
20.	再生水泵	Q=5m3/h H=38m	台	1	大连双龙泵业
21.	RO清洗装置	—	套	1	本公司
22.	卸酸泵	Q=12.5m3/h H=20m	台	1	四川嘉陵泵业
23.	酸贮槽	V=5m3	台	1	本公司
24.	酸计量箱	V=0.6m3	台	1	本公司
25.	酸喷射器	Q=3.9m3/h	台	1	本公司
26.	酸雾吸收器	Ø500	台	1	本公司
27.	卸碱泵	Q=12.5m3/h H=20m	台	1	四川嘉陵泵业
28.	碱贮槽	V=5m3	台	1	本公司
29.	碱计量箱	V=0.6m3	台	1	本公司
30.	碱喷射器	Q=3.9m3/h	台	1	本公司
31.	碱呼吸器	DN50	台	2	本公司
32.	废水泵	Q=25m3/h H=15m	台	2	大连双龙泵业
33.	压缩空气贮罐(工艺)	V=5.0m3	台	1	本公司
34.	压缩空气贮罐(仪用)	V=2.0m3	台	1	本公司
35.	压缩空气机	UD8-8C  1.2m3/min N=7.5Kw  P=0.85MPa	台	2	新坝机械
36.	电气自动控制系统		套	1	本公司
37.	安装工艺管材辅件	按需	套	1	本公司
38.	安装电气辅件	按需	套	1	本公司
39.	安装热控辅件	按需	套	1	本公司
40.	搅拌装置		套	1	本公司
41.	自动加氨装置		套	1

5.2、系统工艺阀门清单

序号	名称	形式规范	单位	数量	产地	生产厂商	备注
1	机械过滤器	进水阀DN100 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		出水阀DN100 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		反洗进水阀DN200 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		反洗出水阀DN200 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		冲洗阀DN200 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		冲洗排气阀DN50 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		进气阀DN50 PN1.0	个	2	美国	博雷（BRAY）	气动阀
2	活性炭过滤器	进水阀DN100 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		出水阀DN100 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		反洗进水阀DN200 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		反洗出水阀DN200 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		冲洗阀DN200 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		冲洗排气阀DN50 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		进气阀DN50 PN1.0	个	2	美国	博雷（BRAY）	气动阀
3	过滤器反洗泵	逆止阀DN200	个	2	上海	上阀五厂
		蝶阀DN200	个	2	上海	上阀五厂
		蝶阀DN200	个	2	上海	上阀五厂
4	次氯酸钠加药装置	手动阀门	套	1	上海	上阀五厂
5	阻垢剂加药装置	手动阀门	套	1	上海	上阀五厂
6	还原剂加药装置	手动阀门	套	1	上海	上阀五厂
7	板式换热器	蒸汽截止阀DN80 PN1.6	套	1	上海	上阀五厂
		进水阀DN150 PN1.0	套	1	上海	上阀五厂
		旁路阀			上海	上阀五厂
		出水阀DN150 PN1.0	套	1	上海	上阀五厂
		疏水阀			上海	上阀五厂
8	RO保安过滤器	进水阀DN100 PN1.0	个	2	上海	上阀五厂
		出水阀DN100 PN1.0	个	2	上海	上阀五厂
9	反渗透变频高压泵	逆止阀DN80	个	2	上海	上阀五厂
		蝶阀DN80	个	2	上海	上阀五厂	手动截止阀
		蝶阀DN80	个	2	无锡	麦勒阀门	电动阀
10	反渗透装置	进水阀DN100  PN 1.6MPa	个	2	无锡	麦勒阀门	电动阀
		浓水阀DN50  PN 1.6MPa	个	2	无锡	麦勒阀门	电动阀
		产水阀DN80  PN1.0	个	2	无锡	麦勒阀门	电动阀
11	清洗装置冲洗水泵	逆止阀DN80	个	1	上海	上阀五厂
		蝶阀DN80	个	2	上海	上阀五厂
12	PH调节装置	手动阀门	套	1	上海	上阀五厂
13	中间水泵	逆止阀DN80	个	2	上海	上阀五厂
		蝶阀DN80	个	2	上海	上阀五厂
		蝶阀DN80	个	2	上海	上阀五厂
14	混合离子交换器	进水阀DN80 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		出水阀DN80 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		反洗进水阀DN80 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		反洗出水阀DN80 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		冲洗阀DN80 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		冲洗排气阀DN40 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		进气阀DN32 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		进酸阀DN40 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		进碱阀DN40 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		中排管阀DN80 PN1.0	个	2	美国	博雷（BRAY）	气动阀
		上排管阀
15	酸储罐	进酸阀DN50 PN1.0	个	1	上海	上阀五厂
		出液阀DN50 PN1.0	个	1	美国	博雷（BRAY）	气动阀
		中和加药阀DN50 PN1.0	个	1	美国	博雷（BRAY）	气动阀
16	酸计量箱	供水阀DN50 PN1.0	个	1	美国	博雷（BRAY）	气动阀
		加药阀DN32 PN1.0	个	1	美国	博雷（BRAY）	气动阀
17	碱储罐	进碱阀DN50 PN1.0	个	1	美国	博雷（BRAY）
		出液阀DN50 PN1.0	个	1	美国	博雷（BRAY）	气动阀
		中和加药阀DN50 PN1.0	个	1	美国	博雷（BRAY）	气动阀
18	碱计量箱	供水阀DN50 PN1.0	个	1	美国	博雷（BRAY）	气动阀
		加药阀DN32 PN1.0	个	1	美国	博雷（BRAY）	气动阀
19	再生水泵	逆止阀DN80 PN1.0	个	1	上海	上阀五厂
		蝶阀DN80 PN1.0	个	1	上海	上阀五厂
		蝶阀DN50 PN1.0	个	1	上海	上阀五厂
		联络门
20	除盐水泵	逆止阀DN125	个	2	上海	上阀五厂
		蝶阀DN125	个	2	上海	上阀五厂
		蝶阀DN150	个	2	上海	上阀五厂
		再循环电动调节门
21	压缩空气储罐	截止阀 DN50	个	2	上海	上阀五厂
		安全阀DN50	个	2	上海	上阀五厂
		逆止阀DN50	个	2
22	回收水泵	逆止阀DN65	个	2	上海	上阀五厂
		蝶阀DN65	个	2	上海	上阀五厂
		蝶阀DN80	个	2	上海	上阀五厂
23	废水排放泵	逆止阀DN65	个	2	上海	上阀五厂
		蝶阀DN65	个	2	上海	上阀五厂
		蝶阀DN80	个	2	上海	上阀五厂

5.3、系统工艺热工仪表、化学分析仪表、变频器等清单

序号	名称	形式规范	单位	数量	产地	生产厂商	备注
1	就地压力表	Y-100	只	49	上海	上自仪
2	就地压力表	YTP-100	只	2	上海	上自仪	膜片式
3	磁翻板液位计	UHZ（带4-20mA远传信号）	只	7	辽宁	聚焦科技
4	流量计	3-8550-1P	套	13	美国	SIGNET
5	压力/差压变送器	EJA-3051	只	3	重庆	川仪
6	就地温度表	WSS	只	1		上自仪或安徽天康
7	导电率表	3-8850	只	7	美国	SIGNET
8	在线PH计	3-8750-1P/2720+2714	套	4	美国	SIGNET
9	ORP表		套	2	上海	德国E+H
10	转子流量计	DN80	套	4	辽宁	聚焦科技
11	高压泵变频器		台	2		ABB	RO
12	酸碱浓度计		台	2	大连	大连大开
13	污染指数仪（SDI）		套	1	大连	大连大开



5.4、系统工艺可编程序控制器清单

序号	名称	规范和型号	单位	数量	产地	生产厂家	备注
1	控制开关	DZ47-C20/2P	台	5		正泰
2	线槽	TC8080	根	10		正泰
3	电源	6ES73071KA010AA0	台	1		西门子
4	CPU	6ES73141AF100AB0	台	1		西门子
5	MMC卡	128K	台	1		西门子
6	DI32	6ES73211BL000AA0	台	6		西门子
7	DO32	6ES73221BL000AA0	台	3		西门子
8	AI8	6ES73311KF010AB0	台	3		西门子
9	AO8	6ES73325HD010AB0	块	1		西门子
10	40连接器	6ES73921AM000AA0	台	14		西门子
11	DP头	6ES79720BA410XA0	个			SIEMENS
12	安装轨	6ES7390-1AJ300AA0	台	2		西门子
13		IM365	套	1		西门子
14	中间继电器	MY2NJ	台	100		OMRON
15		RS18-32	台	20		西门子
16		直流电源DC24V  10A	台	2		西门子
17	ET200 接口膜块	6ES71531AA030XB0	块	2		西门子
18	以太网卡	6GK73431EX110EX00	块	1		西门子
19	PLC柜	800*600*2200	个	1	中国	无锡永航
20	电缆、附件	10000数量满足现场要求	批	1		西门子



5.5、系统工艺上位机清单

序号	名称	规范和型号	单位	数量	产地	生产厂家	备注
1	工控机	CPU：Intel 酷睿2双核CORE 2 DUO E7500 内存：2GB DDR3,1066MHz SDRAM 内存 硬盘：320GB 网卡：集成Broadcom (BCM57780) 10/100/1000千兆局域网卡，另配独立网卡	台	2	美国	DELL
2	显示器	22寸液晶显示器	台	2	美国	DELL
3	UPS	山特 在线 2000VA/30MIN	套	1	美国	SANTE
4	打印机	HP5200N A3	台	1	美国	HP
5	操作系统	WINDOWS XP	套	1	美国	华为3COM	带光口
6	组态软件	组态王6.51（开发版）	套	1	美国
7	音箱	RT1000	套	1	中国	漫步者
8	网络附件	网线/网卡/网络集线器等	套	1
9	控制操作台	不锈钢操作单元（1200×900×750 mm）	套	2	SCIYON
10	座椅	不锈钢	只	3	SCIYON
11	补给水工业交换机	MS3024	套	1	赫斯曼
12	光纤中继器		个			数量满足现场要求
13	光缆	单模	米			数量满足现场要求
14	便携式编程器	DELL 至少i5处理器	台	1	供货时主流	便携式编程器


5.6、系统工艺盘、控制柜、操作柱、就地箱等清单

序号	名称	规范和型号	单位	数量	产地	生产厂家	备注
1	电源进线柜	GGD 2200×800×600	只	1	宜兴	本公司
2	馈电柜	GGD 2200×800×600	只	1	宜兴	本公司
3	PLC控制柜	GGD 2200×800×600	只	1	宜兴	本公司
4	氧化剂单元就地箱	JX-600×500×250	只	1	宜兴	本公司
5	还原剂、阻垢剂 单元就地箱	JX-600×500×250	只	1	宜兴	本公司	含气动三联件
6	多介质过滤器 电磁阀箱	JX-700×600×250	台	2	宜兴	本公司	含气动三联件
7	活性炭过滤器 电磁阀箱	JX-700×600×250	台	2	宜兴	本公司	含气动三联件
8	混床电磁阀箱	JX-700×700×250	台	3	宜兴	本公司	含气动三联件
9	加酸加碱电磁阀箱	JX-700×600×250	只	1	宜兴	本公司	施耐德
10	反渗透单元 就地控制箱	JX-800×800×350	只	1	宜兴	本公司
11	反渗透单元仪表箱	JX-800×600×350	台	2	宜兴	本公司
12	再生泵就地按钮箱	JX-400×400×200	台	1	宜兴	本公司
13	脱气单元就地按钮箱	JX-400×400×200	台	1	宜兴	本公司
14	原水反洗泵 就地按钮箱	JX-400×500×200	台	1	宜兴	本公司
15	中间、除盐水泵 就地按钮箱	JX-400×400×200	台	1	宜兴	本公司
16	废水排房单元 就地按钮箱	JX-400×500×200	只	2	宜兴	本公司
17	压缩空气单元 地按钮箱	JX-400×400×200	台	1	宜兴	本公司




六、 售前、售后服务内容

6.1、售前服务：
免费提供产品说明书、设备总图、部件图、设备基础图、电气控制原理图，免费提供技术咨询。
6.2、售后服务：
1）、积极与买方及设计院配合，按期出好设备安装施工图和竣工资料；
2）、施工期间卖方将派专业人员在现场进行监督及配合，保证施工进度及质量；
3）、安装调试期间免费为用户代培操作工，到单独熟练操作为止，免费为用户提供有关操作规程及规章制度；
4）、按设计标准及设计参数对设备及运行指标进行验收考核，达不到标准由卖方负责整改，直到达标为止；
5）、卖方对设备免费保修1年，终身维修，若设备发生故障，在接到用户通知后，4小时内作出答复，48小时内派出专业技术人员赴现场服务。保修期满，卖方对设备保养、维修仅收取一定的成本费。
6）、卖方的产品一律实行“三包”，产品在“三包”期内确属质量问题，严格履行合同中的规定的赔偿责任。并在交货时提供本批产品的合格证、产品说明书。
