Ⅰ、立式除氧器
(一)、用  途
    国家颁布的6B1576—85标准规定:
当锅炉额定蒸发量大于2t/h，均要除氧，额定蒸发量不大于2t/h的锅炉应尽量除氧和注意防腐。
    还规定：凡工作压力≤156.8×104Pa(16kgf/cm2)的各种蒸汽锅炉给水溶解氧≤0.1mg/L；但对于供汽轮机用汽的锅炉给水溶解氧≤0.05mg/L。
(二)、原  理
    “亨利”气体溶解定律指出：水中溶解的氧等气体与其在液面上的分压力成正比，且随水温升高，水中气体溶解度下降。当水温达到沸点时(气体分压力为零)，理论上不能溶有气体(实际不可能没有)。
    将锅炉用软水喷雾加温后经特殊填料处理后使水的溶解氧迅速去除，并达到国家标准之规定。
(三)、特  点
    低位热力喷雾除氧器较“真空除氧”和“化学除氧”等其它除氧嚣简单、节约投资、操作方便，而且除氧效果稳定可靠。
    此外，本公司设计的产品还有下述优点：
    (1)．按国家新颁布的各项标准规范进行设计制造(Ⅰ型产品除氧效果达0.1mg/L;Ⅱ型产品除氧效果达0.05mg/L)。
    (2)．带有压力及液位自动调节器，且不需外接电源和压缩空气。
    (3)．除氧水箱容积大于产水量的50％，因而锅炉供水较可靠。
    (4)．装有组合式回能器(可以拆开检修)回收部分热能，节约除氧用蒸汽约50％。
    (5)．出水温度≤70℃(较高位热力喷雾除氧器低34℃)因而有利于减少锅炉，有利于锅炉安全运行。
    (6)．设备带有扶梯及平台，有利于操作检修。
(四)、运行参数


工作压力: 0.02MPa    工作温度：104℃    进水压力: 0.3～0.4MPa    进水温度：≤30℃    进汽压力：0.2～0.3MPa    进汽温度: ≤200℃
    出水含氧: ≤0.1mg/L(I型)；≤0.05mg/L(II型)
    出水温度：≤85℃


(五)、设备组成
    低值热力喷雾除氧器由三部分组成：
    (l)．除氧头(包括旋转器喷嘴、高效填料等)
    (2)．除氧水箱(包括组合式回能器、人孔、扶梯平台、支腿等)
    (3)．热工仪表(蒸汽自动式调节阀一个、液位自动式调节阀一个、玻璃管液位计一个、压力表二个、压力式温度计二个、重力式安全阀一个、其它阀门等)
注：保温材料由用户自理。

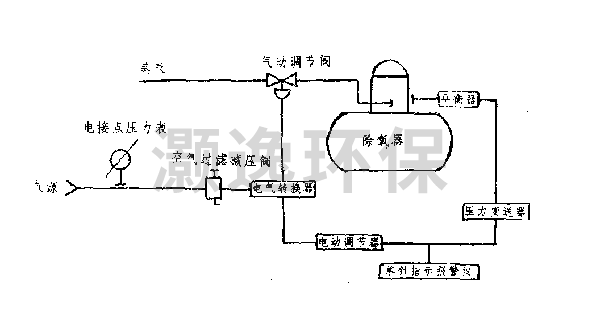

(六)、热工工艺配管示意图
图中粗线由设计院设计部分，细线所示阀门、管道均出设备出厂时一起提供。
注: 1)本图供设计院在工程设计中参考用。
   2)用户安装使用需知详见设备供货时附带的安装使用说明书。


(六)、热工工艺配管示意图
图中粗线由设计院设计部分，细线所示阀门、管道均出设备出厂时一起提供。
注: 1)本图供设计院在工程设计中参考用。
   2)用户安装使用需知详见设备供货时附带的安装使用说明书。
(八)、设备技术数据

型号       项目					KD2	KD4	KD6	KD8	KD10
外形尺寸 单位(mm)		X(长度)			1600	2000	2400	2600	2600
		Y(宽度)			1500	1950	2350	2550	2550
		Z(高度)			2850	3200	3510	3810	4110
土建基础 单位(mm)		A(柱高)			400	400	450	500	500
		B(中心柱)			430	570	650	715	715
		C(柱宽)			280	300	320	350	360
每个柱垂直荷重(kg)共4个柱					650	1000	1400	1800	2100
接管 尺寸 DN 公称 直径(mm) H 管口 中心 标高(mm)	软水 进口		a	DNa	20	25	32	40	40
				Ha	560	600	800	850	950
	除氧水 出口		b	DNb	32	40	40	50	65
				Hb	500	600	750	800	800
	排污 放净口		c	DNc	32	40	40	50	50
				Hc	750	750	850	950	950
	蒸汽 进口		d	DNd	80	80	80	80	80
				Hd	2600	2600	2950	3250	3550
	汽水 备用		e	DNe	32	40	40	50	50
				He	2900	2900	3150	3400	3700
	溢流 疏水口		f	DNf	40	40	40	50	50
				Hf	2175	2175	2425	2625	2925

注: (1)每个柱垂直荷重包括水和保温材料重量。
   (2)接管的方位详见设备简图。
   (3)型号说明: KD(低位热力除氧)、2(处理水量2t/h)
Ⅱ、卧式除氧器

锅炉的给水有严格的要求．首先需经软化或除盐处理，使锅炉受热面内部不结水垢。但是，水中仍含有氧气和其它气体，氧是一种主要的去极化剂，能造成锅炉设备及热力系统金属面产生腐蚀，这种腐蚀经常足局部性溃疡腐蚀，严重时造成金属壁穿孔，不仅大大缩短锅炉设备的寿命，而且影响锅炉及热力系统的安全性，为了确保锅炉安全经济运行，国家颁布的《低压锅炉水质标准》(GB1576—85)中规定，凡是额定蒸发量大于2T／H的锅炉均要除氧，本公司设计的热力喷雾式除氧器能较好地满足锅炉给水除氧之用。
