一、概述：

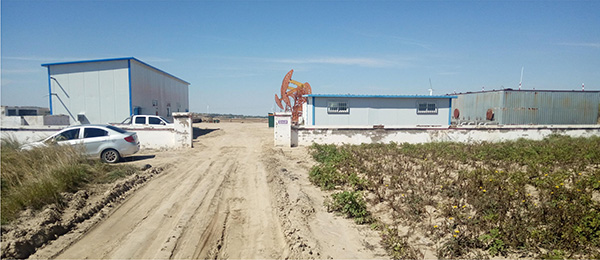

本工程为全新建污水处理项目，位于定边采油厂东仁沟采油大队，庙沟定2642注水站。
该站为采用水源井的清水进行回注水，原设计预处理能力为300m³/d,实际处理量为100m³/d,当前配注量为75m³/d，后期设计增加75m³/d。
现采油厂准备把回注清水改建污水处理后再进行回注,使油田采出含油污水经处理后达到油田回注水的标准要求，再进行回注。污水处理装置的设计能力为200m³/d。
目前，经本公司专家与定边采油厂开发科的技术人员协同调研后，2642注水站现仅有注水清水罐共4座，每座的有效容积为30m³,4座总有效容积为120m³,配套注水泵、注水管线齐全，注水泵正常运行。

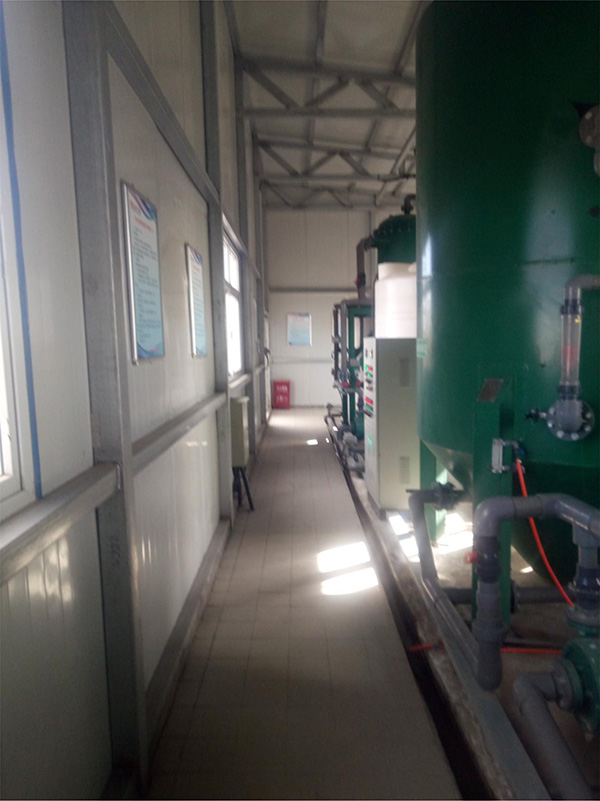

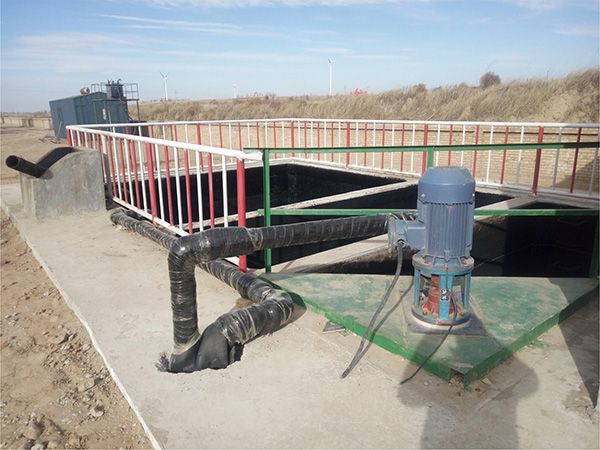

污水处理站为全新建设，具体包括：缷污池、污泥池、污水沉降箱及基础、污水处理车间、污水处理装置、污水管线、清水管线、电气控制系统、设备基础、排水沟等设备和土建的设计、建设、施工、安装、调试及运营。



二、设计污水量及产水指标：

2.1、设计污水处理量

本工程新建项目为设计日处理污水量为Q_d=200 m³/d,则每小处理能力为：Q_d÷Q_h=200 m³/d÷24h/d≈8.3333 m³/h。设计时考虑到来水的不稳定，设计系数按1.2倍的冗余量，则每小时的处理为8.3333 m³/h×1.2倍≈10 m³/h。

2.2、设计产水回注指标

     延长油田股份有限公司注入水水质标准               2012年修订

水质指标		标准分级及注入层平均空气渗透率   1×10-3mm2
		Ⅰ级 ≤1.0	Ⅱ级 1.0～10	Ⅲ级 10～50	Ⅴ级 50～100	Ⅵ级 ≥50～100
控制指标	悬浮物含量,       mg/L	≤2.0	≤3.0	≤5.0	≤8.0	≤10
	悬浮物颗粒直径中值,μm	≤2.0	≤2.0	≤3.0	≤3.0	≤5.0
	含油量，          mg/L	≤3.0	≤5.0	≤8.0	≤10	≤20
	平均腐蚀率，      mm/a	≤0.076
	硫酸盐还原菌，    个/mL	≤10
	腐生菌，          个/mL	≤102
	铁细菌，          个/mL	≤102
辅助指标	总铁量，           mg/L	≤0.5
	pH	6.5～7.5
	溶解氧，          mg/L	油层水≤0.05、清水≤0.5
	硫化物，          mg/L	油层水≤2.0、清水0
	配伍性	良好（岩心伤害率≤30%）
	侵蚀性二氧化碳，   mg/L	-1～1.0


本改建项目经污水处理装置处理后的产水水质，需达到以上表：《Ⅱ级1.0～10》规定的标准要求。


 三、处理工艺选择：

污水沉降箱 ＋ 加药装置 ＋ 净化水装置 ＋ 污渣去除装置 ＋  精细过滤装置 ＋ 高精度过滤器…………处理工艺
3.1、污水沉降箱：
污水沉降箱的作用，使采出含油污水在箱内沉降2个小时以上，污渣靠重力下沉至箱底部，大颗粒的浮油上浮于箱顶污水水面以上，当沉降箱运行几个月或半年后，由采油队组织清油和清污。污水沉降箱的另一作用是及时提升缷水池内的污水，保证了采油站的生产污水连续不间断的排放，并为后级污水处理设备能连续运行提供了充足的污水水量。
3.2、加药装置：
对污水进行投加碱液、PAC及PAM等药剂，加碱对污水进行pH值调节，使后级加药后污水与药剂充分混合反应达到最佳的效果。PAC为混凝剂，污水与PAC充分混合反应后产生微油滴、微絮花等。PAM为絮凝剂投加后，其促使微油滴、微絮花迅速生成大油滴、大絮花，当大到一定的程度时，靠重力作用沉淀到集泥斗中，定期排入污泥池收集。
3.3、净化水装置：
本工艺中的净化水装置集混凝、沉降、澄清于一体的水处理装置。设备处理效率高，除悬浮物效率大于85%，除油达到70%以上；设计合理，常压运行，停留时间短，占地面积少；运行平稳，安全可靠，排泥方便，自动控制运行。
在净化水装置中安装的小波高多波峰六角蜂窝斜管，最大限度降低孔间间距，并且水流在孔间流动截面不断变化，流动方向也不断变换，使流体在孔间交替碰撞，这就为悬浮物在沉降过程中碰撞聚结絮凝提供了更多机会，从而使固体颗粒在絮凝聚结中沉降，在沉降中聚结絮凝，强化了沉降效率。
3.4、油渣去除装置：
油渣去除装置，是本公司在引进国外先进技术的基础上，自行开发研究出的新型水处理设备，整套设备集成化，结构紧凑、占地面积小、安装运输方便，处理效果好。该装置工作原理是使空气溶于压力水中，形成压力溶气水与待处理水混合，在减压情况下溶气水经释放出大量的微气泡，根据物理浮力现象气泡附着絮凝体或油滴，形成带气絮凝体，使之比重小于水而上浮，从而迅速去除水中的污染物质。上浮的油渣及油沫部分，经过连续旋转的机械收集装置，不断地收入集渣槽内，并重力流入排污沟内流入污泥池收集。
3.5、精细过滤装置：
本公司在引进国外先进技术的基础上，自行开发研究出的新型、高效率及过滤精度高的水处理设备。该过滤装置在国内同类过滤产品中首创。装置出水水质：含油量1.0～3.0mg/L；悬浮物3.0～8.0mg/L；粒径中值≤3.0μm；COD去除率达40%；色度去除率达40%；其他悬浮机杂、固体颗粒、PAC、PAM等药剂去除率达99%以上。
装置优点：

• 过滤有效面积大，占地面积小。
• 密闭压力运行，完全与空气隔绝，适用于挥发性溶液的处理。
• 工作原理为压力水流铺料，过滤工作时原水不直接与滤网接触，保证了滤网长期使用寿命。此工艺解决了常规精密过滤器易堵塞、难反冲洗、寿命短等缺点，目前是过滤技术的一大重大突破，前景不可估量。

3.6高精度过滤器：
本公司在引进国外先进技术的基础上，自行开发研究出的高精度过滤器的水处理设备。该装置过滤精度更高，在国内同类过滤产品中首创。经过滤器处理后产水水质：含油量≤1.0mg/L；悬浮物≤3.0 mg/L；粒径中值≤2.0μm。

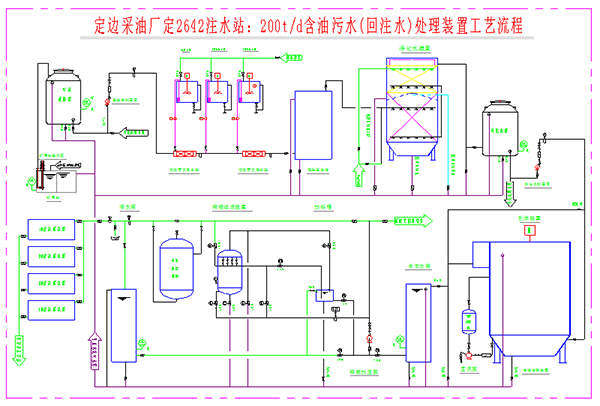

四、工艺流程图：

五、设备图例：





含油原水、处理后清水
