江苏京诚检测技术有限公司 20000m3/h 废气处理装置



一、概述：

江苏京诚检测技术有限公司涵盖：环境监测（大气、水质、土壤、 噪声、固废、震动、辐射、油烟、油气回收等）；食品、药品、保健品检 测；电子电气（RoHS/REACH/PoHs)汽车材料、挥发物检测；玩具、儿童用品、 编织品、日化用品、石油化工检测；节能技术服务（节能规划、评佑、咨 询、检测等）。

本项目废气污染源主要为化验室的有机废气，废气主要成份为低级 烃类，不含苯、甲苯等有害气体。项目的废气已经配套集气罩、集气风管、 离心风机等，并已安装在大楼的三楼顶层天台上，实际使用 15 套排风系统， 其中 9 套室外自带风机抽风，六套室外未安装抽风风机。经计算，总计风 量在 20000m3/h 以内，设计时考虑到阻力因素等，因此，设计成 20000m3/h 的废气处理装置的排风量。原先已建设备中无废气吸收处理装置，现需增 加壹套废气处理装置、总汇排风风机壹台及 PPR 的引风管、排风管、风阀、 管件及五金等。改造后，废气吸收装置将安装在大搂的第四层天台上，净 化达标后的空气加压至 15 米高空排放。

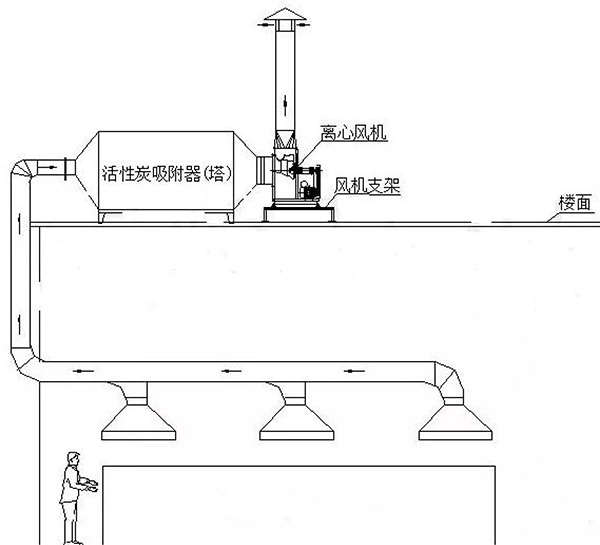

二、产品工艺流程图：



三、设计原则

●本设计方案严格执行当地有关环境保护的各项规定，废气处理首先 必须确保各项指标均达到当地环保部门规定的排放标准；

●针对本工程的具体情况和特点，将成熟可靠的处理工艺和先进的废 气处理技术有效结合起来，实用性与先进性兼顾，以实用可靠为主，确保 各项指标达到设计标准，并避免二次污染；

● 处理系统运行有一定的灵活性和调节余地，以适应气质气量的变化；

●设备选型采用通用产品，选购的产品应是技术先进、质量保证、性 能稳定可靠、工作效率高、管理方便、维修维护工作量少、价格适中及售 后服务好的产品；

●在保证处理效率的同时工程设计紧凑合理、节省工程费用、减少占 地面积、减少运行费用；

●设计美观、布局合理、降低噪声、消除异味及妥善处理，改善废气 处理站及周围环境，避免二次污染。



四、废气排放标准及要求

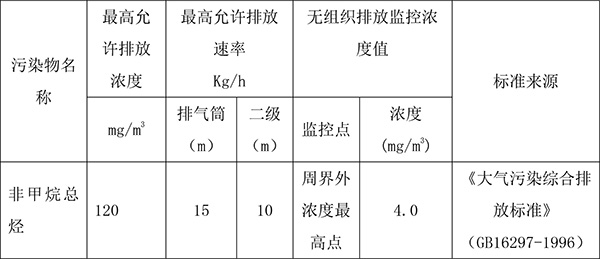

项目排放执行《大气污染综合排放标准》（GB16297-1996）表 2 中的 二级标准要求，无组织排放执行《大气污染综合排放标准》（GB16297-1996） 表 2 中的无组织排放监控浓度值。具体详见下表：



五、废气处理装置简介及工作原理

大搂内的废气通过集风罩收集后，由 15 套分路集中汇入主管路，进 入废气处理装置进口风管的引风机加压进入废气处理装置的处理塔内，废 气从塔左端部进入，穿过改性活性炭层，其中大部分废气颗粒、粉尘等均 被吸附净化，净化后达标的废气从排风筒排入 15 米高的空气中。经周期运 行后，改性活性炭失交效后定期更换，一般维护周期为六个月至 12 个月。

基于活性炭孔隙结构发达，比表面积很大(1500m2/g 以上)，吸附能 力很强的原理。而且对有机气体有非常强的 选择吸附能力和饱和容量，利 用这个特性我公司研制生产废气处理装置对生产过程中所产生的废气及非 甲烷总烃等有机气体。能起到理想的净化效果， 本设备净化效率达到 80％ 一 99％。这种设备还具备结构简单、造价低、使用方便和维修量少等优点， 所以颇受客户欢迎。目前在中小型工厂中应用最为普遍。

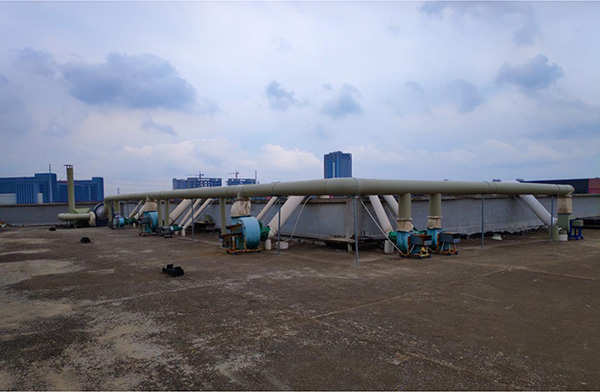

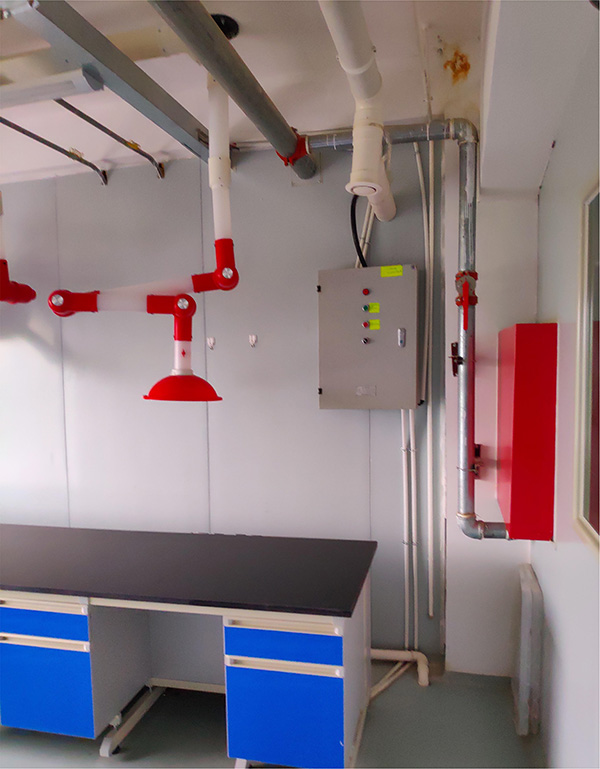

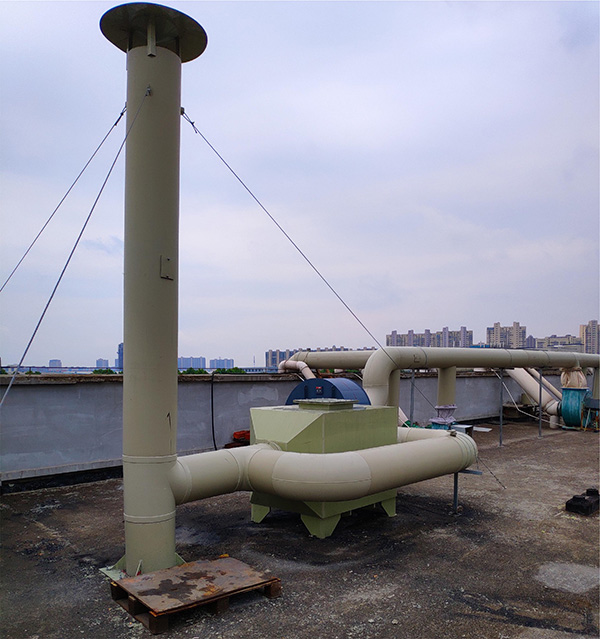

六、废气处理装置现场照片
