前     言
    目前，新建居民区、住宅区和城市排污管道通不到的地方，如：疗养院、宾馆、医院、工厂、矿山、国防与中小型工厂的有机污水等。这些地方的污水处理一直很难解决，若建一个污水处理厂，既不经济，管理也困难，同时又需相当大的占地面积。处理效果也不理想。
    从70年代起，苏联、日本、美国等许多国家在中小型污水处理工程中，基本上采用工厂预制化的整套装置。83年我国也进口了几套小型污水处理装置，我厂在参考进口设备资料的基础上，结合国情，研制出系列“WSZ”生活污水处理设备，在1989年1月通过省级鉴定。
（一）、特    点
――集生活污水处理的工业流程于同一装置，可埋入地下，不占地表面积。
――设计院选型方便，适应性强。
――净化程度高，整套处理系统无污泥产生。
――自动化程度高，能耗低，处理费用少，管理方便。
――基本无噪声，无异味，对周围环境无任何影响。
（二）、适用范围

项目 型号	处理量 (m3/h)	进水BOD5 (mg/l)	出水BOD5 (mg/l)	适用范围
WSZ-I	0.5-30	150-400	20-60	住宅区、饭店、宾馆、疗养院、学校、矿山、工厂等生活有机污水处理
WSZ-II	3-30	600-1200	30-60	食品、屠宰、酿造、制药、印染、纺织、造纸、含酚等工业有机污水处理

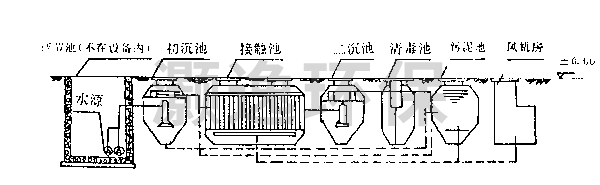

(三)、ＷＳＺＩ－（10-30）工艺流程


(四)、WSZI工艺说明
WSZI设备的设计主要是对生活污水和与之相类似的工业有机污水的处理，其主要处理手段是采用目前较为成熟的生化处理技术接角氧化法，水质设计参数也按一般生活污水水质设计计算，按进水平均为BOD5 200mg/l计，出水BOD5按20mg/l计，共有六部分组成：(1)初沉池(2)接触氧化池(3)二沉池(4)消毒池、消毒装置(5)污泥池(6)风机房、风机组成。现分别论述如下：
(1)初沉池：WSZ初沉池为竖流式沉淀池。污水在沉淀池的上升流速为0.2-0.3毫米／秒，沉淀下来的污泥用空气提至污泥池。（注：WSZ0.5-5m³/h不设初沉池）
(2)接触氧化池：初沉后的水自流至接触池进行生化处理，接触池分为三级，总停流时间为2.3-3.0小时 ，填料为新颖梯形填料，易结膜，不堵塞，填料比表面积为160m²/m³，接触池气水比在12:1左右。（注：WSZ0.5-5m³/h接触池为二级）
    (3)二沉池：生化后的污水流到二沉池，二沉池为二只竖流式沉淀池并联运行，上升流速为0.1-0.15毫米／秒，排泥采用空气提至污泥池。（注：WSZ0.5-5m³/h污泥自流到污泥池中）
    (4)消毒池及消毒装置：消毒池按规范：“TJ14-74”标准为30分钟，若是医院污水，消毒池可增加停留时间至1-1.5小时。
消毒采用固体氯片接触溶解的消毒方式，消毒装置能根据出水量的大小不断改变加药量，达到多出水多加药、少出水少加药的目的。需要其它消毒装置可另行配制。（注：如用于工业污水，消毒池与消毒装置可以不要）
    (5)污泥池：初沉池、二沉池的所有污泥均用空气提至WSZ的污泥池内进行好氧消化，污泥池的上清液回流至接触氧化池内进行再处理，消化后剩余污泥很少，一般1-2年清理一次，清理方法可用吸粪车从污泥池的检查孔伸入污泥池底部进行抽吸后外运即可。（注：WSZ0.5-5m³/h污泥采用厌气消化）
    (6)风机房、风机：WSZ的风机房设在消毒池的上方，风机房进口采用双层隔音，进风口有消声器、风机过滤器，因此运行时基本无噪声。风机采用二台Ｌ型罗茨鼓风机，能自动交替运行，单台风机运行寿命30000小时左右。
（五） 、WSZI型技术参数表

型号  项目		WSZ I-0.5	WSZ I-1	WSZ I-3	WSZ I-5	WSZ I-10	WSZ I-20	WSZ I-30
标准处理量（m3/h）		0.5	1	3	5	10	20	30
设备件数		1	1	1	1	3	3	3
初沉池表面负荷(m3/m2·h)						2.5	3.2	3.3
接触氧化池容积(m3)		2.16	3.6	8.64	14.4	28	46	70
二沉池表面负荷(m3/m2·h)		0.5	0.75	0.83	1	1.25	1.6	1.65
消毒池容积（m3）		0.3	0.6	1.8	2.8	5.2	11	15
污泥池容积（m3）		0.7	1.1	2.7	3.5	9	15	23.4
风机	型号	L13LD	L13LD	L13LD	L13LD	L21LD	L23LD	L32LD
	电机型号	Y802-4	Y802-4	Y802-4	Y802-4	Y100L-4	Y112M-4	Y132M-4
	电机功率(kw)	0.75	0.75	1.5	1.5	2.2	4	7.5
水泵	型号	AS10-2CB	AS10-2CB	AS10-2CB	AS10-2CB	AS10-2CB	AS16-2CB	AS16-2CB
	功率(kw)	1.1	1.1	1.1	1.1	1.1	2.2	2.2
设计进水BOD5(mg/l)		200
设计出水BOD5(mg/l)		20
最大单件重量(约t)		2.5	4.5	6	9	9	12	15
设备总重（约t）		3	5	6.5	10	27	35	43
平面面积（m2）		4.6	6	11	15	44	79	87

注：1.设备总量为A3钢板制作时重量，不包括水重。不锈钢重量减半。2.进出水BOD5均按平均数计
（六）、WSZ I型处理量与进出水BOD₅关系表

进水BOD5 (mg/l)		200	300	400	200	300	400	500	300	400	500
出水BOD5 (mg/l)		20	20	20	30	30	30	30	60	60	60
处理 水量 m3/h	WSZ I-0.5	0.5	0.4	0.33	0.5	0.4	0.38	0.3	0.5	0.43	0.38
	WSZ I-1	1	0.8	0.65	1	0.9	0.75	0.6	1	0.85	0.75
	WSZ I-3	3	2.4	1.95	3	2.7	2.25	1.8	3	2.55	2.25
	WSZ I-5	5	4	3.25	5	4.5	3.75	3	5	4.25	3.75
	WSZ I-10	10	8	6.5	10	9	7.5	6	10	8.5	7.5
	WSZ I-20	20	16	13	20	18	15	12	20	17	15
	WSZ I-30	30	24	19.5	30	27	22.5	18	30	25.5	22.5

（七）、WSZ I型平面安装图

型号  项目	WSZ I-0.5	WSZ I-1	WSZ I-3	WSZ I-5	WSZ I-10	WSZ I-20	WSZ I-30
H	1500	1900	2400	2700	2600	2700	3000
H1	1000	1300	1800	2100	1800	1900	2100
H2	1000	1300	1700	2100	1900	2100	2300
DN1	80	80	80	80	100	100	100
DN2	80	80	100	100	100	125	125

 图表所有单位为mm，检查孔高度为200; H为设备高度（进、出气口超高50）; H1为进水管离底高度
 H2为出水管离底高度; DN1为进水管公称直径; DN2为出水管公称直径。
