YF－元化气浮装置
文章出处：未知 人气：发表时间：2019-09-12 15:53
（一）优 点
“ＹＦ－元化气浮装置”的工作大批量虽与其它气浮装置大批量基本相同，但在结构下有重在改革，它具有下列优点：
――设备集成化
一般气浮系统均有分开的气浮池、投药设备、溶气灌、溶气水泵、空压机、污水泵组成，这样安装时间长，管理不便，占地面积在。ＹＦ气浮把这些分开的设备有机地组合于一体，一般调节ＰＨ值的污水，只要接上进出水等管口，立即可投入使用，且不需 要做基础。
――运行自动化
ＹＦ气浮一经调试好后，正常运行不需有专人管理，运行可达到自动化无人管理状态。
（二）、适用范围
1. 电镀废水的重金属离子，如铬、锌、铜、镍、铅等总含量在50PPM以下，去除率均可在70%以上。
2. 印染废水的色度去除率达90%左右，COD去除率60-70%左右，BOD去除率50％左右。
3. 仪器屠宰和制革废水的COD去除率70%左右，悬浮固体去除率90%左右。
4. 炼油废水的油脂，可降至10毫克／升以下，废水能达到澄清程度。
5. 对化工废水和颜料油漆等，COD去除率74%，色度去除率93%左右。
6. 造纸白水的纤维回收率可达到95%左右，COD去除率86.7%左右，清水完全回用。
7. 大池沐浴水浊度可稳定在10度以下，水中的细菌有较大幅度下降。
8. 生活饮用水及工业的浊度可净化到5度以下，同时对色度耗氧量降低有良好的效果。
（三）、工作原理
气浮装置的工作原理是在一定条件下，将大量空气溶于水中，形成溶气水，作为工作介质，通过释放器骤然减压，快速释放，产生大量微细气泡粘附于经过混凝反应后废水中的“矾花“上，使絮体上浮，从而迅速地除去水中的污染物质，达到净水的目的。

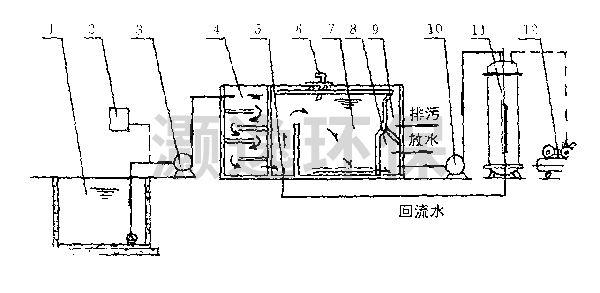

1.调节池 2.投凝剂设备 3.污水泵 4.折板聚凝池 5.释放器 6.刮沫机 7.气浮池
8.溶气水存放池 9.污泥池 10.溶气水泵 11.溶气罐 12.空压机
注：件号1-3不在ＹＦ气浮设备内，4-12ＹＦ为气浮的供货范围。
工艺流程图
（四）、工艺说明
ＹＦ气浮分四个部份：
（一）加药聚凝部份、（二）回流水溶气释放部份、（三）气浮部份、（四）电器控制部份。
（一）加药聚凝部份：
污水由污水泵从污水池抽向涡流反应器。一般采用在污水泵前加药。这样可使药液和污水通过污水泵的叶轮旋转而得到充分的混和。药液由加药装置供给。加过药的污水进入涡流反应器中，污水得到充分的聚凝。（如用户需要可改为其它聚凝形式）
（二）回流水溶气释放部份：
气浮效果的好坏，主要取决于回流水溶气及释放的效果。本气浮采用高效和节能的溶气释放设备。使空压机的压缩空气与处理后通过水泵加压的回流水在溶气罐中充分混合溶解，形成溶气水。溶气罐的工作压力一般为2-3.5kg/cm2。
（三）气浮部份：
通过加药混凝的污水进入气浮池中，由溶气罐中的溶气水在进水管口下部由溶气释放器突然减压，使溶解于水中的空气由突然减压而释放出大量微气泡，微气泡在上升过程中遇到污水中已经聚凝的悬浮物，微气泡附着在悬浮物上，使这很快上浮，这样污水中处理掉的悬浮物全部浮于水面，然后通过气浮上部的刮沫机把它们刮去排到污泥池中，而池底部处理的清水排出。
（四）电器控制部份：
本设备附设电器控制柜，调试安装后可达到无人操作状态。电控柜控制溶气水泵、刮沫机、空压机的运行。
性能规格表
(五)、YF－II型溶气式浮造法废水处理成套设备
YF－II型气浮设备使空气溶于压力水中，形成压力溶气水与待处理水混合，在减压情况下溶气水经释放出大理的微气泡，根据物理浮力现象气泡附着絮凝体或油滴，形成带气絮凝体，使之比重小于水而上浮，从而迅速去除水中的污染物质。
YF－II型气浮设备，集国内各种气浮之优点，使整套设备集成化。结构紧凑、占地面积小、安装运输方便，处理效果好，并采用了同济大学设计的TJ型释放器，释气完善，不易堵塞，解除了TS型释放器引起堵塞之苦恼，该设备包含了剧烈搅拌，发泡上浮颗粒吸附，连续撇除几个步骤。
主要优点：
“ＹＦ－元化气浮装置”的工作大批量虽与其它气浮装置大批量基本相同，但在结构下有重在改革，它具有下列优点：
――设备集成化
一般气浮系统均有分开的气浮池、投药设备、溶气灌、溶气水泵、空压机、污水泵组成，这样安装时间长，管理不便，占地面积在。ＹＦ气浮把这些分开的设备有机地组合于一体，一般调节ＰＨ值的污水，只要接上进出水等管口，立即可投入使用，且不需 要做基础。
――运行自动化
ＹＦ气浮一经调试好后，正常运行不需有专人管理，运行可达到自动化无人管理状态。
（二）、适用范围
1. 电镀废水的重金属离子，如铬、锌、铜、镍、铅等总含量在50PPM以下，去除率均可在70%以上。
2. 印染废水的色度去除率达90%左右，COD去除率60-70%左右，BOD去除率50％左右。
3. 仪器屠宰和制革废水的COD去除率70%左右，悬浮固体去除率90%左右。
4. 炼油废水的油脂，可降至10毫克／升以下，废水能达到澄清程度。
5. 对化工废水和颜料油漆等，COD去除率74%，色度去除率93%左右。
6. 造纸白水的纤维回收率可达到95%左右，COD去除率86.7%左右，清水完全回用。
7. 大池沐浴水浊度可稳定在10度以下，水中的细菌有较大幅度下降。
8. 生活饮用水及工业的浊度可净化到5度以下，同时对色度耗氧量降低有良好的效果。
（三）、工作原理
气浮装置的工作原理是在一定条件下，将大量空气溶于水中，形成溶气水，作为工作介质，通过释放器骤然减压，快速释放，产生大量微细气泡粘附于经过混凝反应后废水中的“矾花“上，使絮体上浮，从而迅速地除去水中的污染物质，达到净水的目的。
1.调节池 2.投凝剂设备 3.污水泵 4.折板聚凝池 5.释放器 6.刮沫机 7.气浮池
8.溶气水存放池 9.污泥池 10.溶气水泵 11.溶气罐 12.空压机
注：件号1-3不在ＹＦ气浮设备内，4-12ＹＦ为气浮的供货范围。
 |
（四）、工艺说明
ＹＦ气浮分四个部份：
（一）加药聚凝部份、（二）回流水溶气释放部份、（三）气浮部份、（四）电器控制部份。
（一）加药聚凝部份：
污水由污水泵从污水池抽向涡流反应器。一般采用在污水泵前加药。这样可使药液和污水通过污水泵的叶轮旋转而得到充分的混和。药液由加药装置供给。加过药的污水进入涡流反应器中，污水得到充分的聚凝。（如用户需要可改为其它聚凝形式）
（二）回流水溶气释放部份：
气浮效果的好坏，主要取决于回流水溶气及释放的效果。本气浮采用高效和节能的溶气释放设备。使空压机的压缩空气与处理后通过水泵加压的回流水在溶气罐中充分混合溶解，形成溶气水。溶气罐的工作压力一般为2-3.5kg/cm2。
（三）气浮部份：
通过加药混凝的污水进入气浮池中，由溶气罐中的溶气水在进水管口下部由溶气释放器突然减压，使溶解于水中的空气由突然减压而释放出大量微气泡，微气泡在上升过程中遇到污水中已经聚凝的悬浮物，微气泡附着在悬浮物上，使这很快上浮，这样污水中处理掉的悬浮物全部浮于水面，然后通过气浮上部的刮沫机把它们刮去排到污泥池中，而池底部处理的清水排出。
（四）电器控制部份：
本设备附设电器控制柜，调试安装后可达到无人操作状态。电控柜控制溶气水泵、刮沫机、空压机的运行。
性能规格表
|
型号 项目 |
YF-10 | YF-15 | YF-20 | Y-30F | YF-40 | YF-60 | YF-80 | YF-100 | YF-120 | |
| 处理量(m3/h) | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | |
|
外 形 尺 寸 (mm) |
A | 600 | 700 | 800 | 1000 | 1200 | 1500 | 1700 | 1800 | 1800 |
| B | 600 | 700 | 700 | 800 | 800 | 900 | 1000 | 1000 | 1100 | |
| C | 400 | 500 | 500 | 550 | 550 | 600 | 600 | 650 | 650 | |
| D | 500 | 600 | 700 | 750 | 850 | 900 | 1150 | 1200 | 1300 | |
| E | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 3000 | 3300 | 3600 | |
| F | 300 | 300 | 3500 | 350 | 350 | 400 | 400 | 500 | 500 | |
| L | 2750 | 3350 | 3650 | 4350 | 5000 | 6100 | 6750 | 7100 | 7950 | |
| H1 | 1800 | 1900 | 2000 | 2200 | 2200 | 2400 | 2400 | 2600 | 2600 | |
| H2 | 2200 | 2300 | 2400 | 2600 | 2600 | 2900 | 2900 | 3100 | 3100 | |
| H3 | 2400 | 2700 | 2700 | 2900 | 2900 | 3200 | 3400 | 3500 | 3600 | |
|
型号 项目 |
YF-10 | YF-15 | YF-20 | YF-30 | YF-40 | YF-60 | YF-80 | YF-100 | YF-120 |
| 进水管 | Dg100 | Dg100 | Dg100 | Dg100 | Dg125 | Dg150 | Dg150 | Dg200 | Dg200 |
| 出水管 | Dg100 | Dg100 | Dg100 | Dg100 | Dg125 | Dg150 | Dg150 | Dg200 | Dg200 |
| 排污管 | Dg100 | Dg100 | Dg100 | Dg150 | Dg150 | Dg150 | Dg200 | Dg200 | Dg200 |
| 放空管 | Dg50×2 | Dg80×2 | |||||||
|
溶气水泵 型号 |
2DA -8×3 |
2DA -8×4 |
2DA -8×4 |
2DA -8×5 |
2DA -8×5 |
2DA -8×6 |
DA1-80 | DA1-80 | DA1-80 |
| 溶气水泵功率kw | 3 | 4 | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 10 | 13 |
| 溶气罐直径 | Ø400 | Ø400 | Ø400 | Ø600 | Ø600 | Ø800 | Ø800 | Ø1000 | Ø1000 |
| 刮沫电机功率kw | 0.55 | ||||||||
| 空压机型号 | Z-0.025/6 | Z-0.05/6 | |||||||
| 空压机功率(KW) | 0.375 | 0.75 | |||||||
| 设备自重约(t) | 5 | 8 | 10 | 13 | 17 | 20 | 25 | 30 | 35 |
| 运行重量约(t) | 12 | 17 | 22 | 30 | 42 | 52 | 70 | 86 | 105 |
YF－II型气浮设备使空气溶于压力水中，形成压力溶气水与待处理水混合，在减压情况下溶气水经释放出大理的微气泡，根据物理浮力现象气泡附着絮凝体或油滴，形成带气絮凝体，使之比重小于水而上浮，从而迅速去除水中的污染物质。
YF－II型气浮设备，集国内各种气浮之优点，使整套设备集成化。结构紧凑、占地面积小、安装运输方便，处理效果好，并采用了同济大学设计的TJ型释放器，释气完善，不易堵塞，解除了TS型释放器引起堵塞之苦恼，该设备包含了剧烈搅拌，发泡上浮颗粒吸附，连续撇除几个步骤。
主要优点：
(1) 单位面积产水量高3-5倍。
(2) 池中停留时间缩短75-85%。
(3) 占地面积减少65-75%。
(4) 泥渣体积减少50-80%。
(5) 进价低，排渣方便，可随意开停，管理方便。
(2) 池中停留时间缩短75-85%。
(3) 占地面积减少65-75%。
(4) 泥渣体积减少50-80%。
(5) 进价低，排渣方便，可随意开停，管理方便。
YF-II型气浮设备
| 名称 | 处理水量（M3/H） | |||||
| 5 | 10 | 20 | 30 | 40 | 50 | |
| 气浮池直径(mm) | Ø1500 | Ø1800 | Ø2600 | Ø3000 | Ø3400 | Ø3600 |
| 气浮池高度(mm) | 2600 | 3000 | 3200 | 3500 | 4500 | 4600 |
| 占地面积(m2) | 12 | 15 | 20 | 25 | 30 | 40 |
| 溶气罐直径(mm) | Ø400 | Ø400 | Ø600 | Ø800 | Ø800 | Ø1000 |
| 最大承受压力 | 6 | 6 | 8 | 8 | 8 | 8 |
| 设备工作时自重 | 4 | 7 | 12 | 25 | 35 | 42 |
| 附属设备 | 另见表二 | |||||
| 注：本公司不提供用户贮水池、废水调节池、清水池，调节池容量要求不少于4小时处理水量。 | ||||||
|
处理 水量 |
溶气水泵 | 空 压 机 | 溶气罐 | 释放器 | 刮渣机配套电机 | ||||
| 型 号 |
功率 KW |
型 号 |
功率 KW |
直径 mm |
高度 mm |
型号 |
功率 ＫＷ |
||
| 5 | 2DA-8*3 | 3 | Z-0.025/6 | 0.37 | Ø400 | 2300 | TJ-2*2 | JO2-21-6 | 0.75 |
| 10 | 2DA-8*3 | 3 | Z-0.025/6 | 0.37 | Ø400 | 2300 | TJ-2*2 | JO2-21-6 | 0.75 |
| 20 | 2DA-8*4 | 4 | Z-0.025/6 | 0.37 | Ø400 | 2300 | TJ-2*3 | JO2-21-6 | 0.75 |
| 30 | 2DA-8*5 | 5.5 | Z-0.025/6 | 0.37 | Ø600 | 2500 | TJ-2*4 | JO2-21-6 | 0.75 |
| 40 | 2DA-8*5 | 5.5 | Z-0.025/6 | 0.37 | Ø600 | 2700 | TJ-5*3 | JO2-21-6 | 0.75 |
| 50 | 2DA-8*6 | 7.5 | Z-0.025/6 | 0.37 | Ø800 | 3000 | TJ-5*4 | JO2-21-6 | 0.75 |
刮沫机、溶气罐、四门配电柜。以上设备均为一只与联接管道，操作
平台。投聚凝剂设备与污水泵由用户自备，或另外向本公司订货。
注:以上老式的的溶气系统可以由(埃杜尔或尼可尼)气液多相泵代替！
1.概述
多相流泵可被用于带气液体、气液混合或气化液体的输送。在污水处理的气浮装置中，通过多相流泵直接溶气和减压释放，气泡直径可小至30-50μm,气体饱和度可达100％。由此提高了装置处理效果，降低运行费用。
2. 多相流泵的结构和性能特性
液体和气体在泵的入口处同时被吸入。随后在泵内增压过程中完成气液两相的溶解性混合。气体饱和度可达到100％。
流量、压力、气量等工况参数波动时，由于泵的性能曲线比较平坦，泵的运行比较平稳。当气浮装置的负荷发生变化或在装置调试阶段，泵良好的可调节能力提高了装置的运行可靠性。
减压射流时产生的微气泡直径小于 30-50μm。气泡在池内分布均匀。
性能和结构的关系
多相流泵的流量和压力范围，取决于泵的型号和介质的气体含量。EDUR公司目前投放市场的多相流泵单泵最大流量 60m3/h；已经完成技术开发，即将投放市场的单泵最大流量150m3/h。根据气体种类，泵可以输送的最大气液比30%。泵的P-Q性能曲线与输送介质气体含量有关。
多相泵采用专有的开式叶轮结构是其能溶气输送的主要根据。单个泵允许的最高气液比依赖于叶轮的出口宽度、直径和泵的叶轮级数。良好的耐磨性则有赖于结构上采取的措施和材料的选择。
3.多相流泵的性能数据和结构材料
多相流泵各种型号的压力-流量性能范围（产品样本）。
4. 多相流泵在气浮装置中的使用
4.1 描述
在气浮装置中采用多相流泵作为溶气泵，气体在泵进口管道利用泵进口节流产生的真空被直接吸入。
传统溶气气浮除循环水泵外，还需要空压机、溶气罐、控制系统等。而采用气液多相泵的溶气气浮，可省去这些设备，从而降低投资和运行费用，并大大提高设备的运行可靠性。由于气泡细微、弥散均匀，气浮处理效果得到大幅度改善，在节能和降低药剂使用量方面，EDUR多相流泵的不同用户提供了良好的业绩证明。
与射流泵溶气系统管道溶气相比，多相流泵的溶气是在泵的多级升压过程中完成的，气体溶解度容易控制，溶解效果更理想。与涡流泵溶气系统相比，采用EDUR多相流泵的气浮更加节能，处理效率和可调节能力大大增强。
4.2 溶气泵出口压力与气泡直径的关系
为了最多地俘获悬浮物，气浮中的气泡应尽可能小，并分布均匀。根据EDUR公司与德国 斯图加特大学的实验显示了减压释放后的气泡大小和饱和压力的关系（如图5所示）。
4.3 多相流泵气液比与空气饱和溶解度的关 系 空气在水中的饱和溶解度，主要取决于水 压、水温和水质。压力越高、水温越低，则空 气在水中的饱和溶解度越大对气浮而言，希望得到尽可能多的溶解空 气，即达到饱和状态，但要避免过饱和。例 如，水压 4.5bar（绝压为5.5bar）、水温20 ºC时，从图6可查得空气的溶解度为 100Ncm/L=100cm3/1000 cm3=10%。所以，当水温 为常温时，设计压力为 4.5bar时，多相流泵的 气液比应为10%。如要增加气量，可以通过提 高压力得到满足。
4.4 多相流泵流量与气浮装置处理水量的关系 所谓部分回流溶气气浮装置，就是将经 该装置处理后的部分清水溶气后，再返回气浮 装置。这部分返回水量通常称为回流量或溶气 水量，也就是多相流泵的流量。溶气水量应� 据污水处理工艺技术要求来确定，一个优秀的 工艺方案可以通过小试或中试确定最理想数 值。但不同的设计单位或气浮设备厂家往往有 不同的经验数据，他们是同类工艺和同类设备 的经验结晶。一般而言，回流水量为气浮装置 处理水量的 15%-30%。
